2HZS60A技术参数
2HZS60A型混凝土搅拌站是鸿达集团搅拌站系列中的小型组合产品，是由供料、配料、搅拌、电气控制及钢结构部件
组成的半自动混凝土拌制成套设备。适用于小规模的建筑工地、预制件厂和商品混凝土生产厂。其主要特点如下：
采用组合式结构、单元模块化，安装、搬迁十分方便。
搅拌主机及骨料提升采用 2套JS500型双卧轴强制式混凝土搅拌机组合，下面可用搅拌车接料，搅拌质量好，效率高。
骨料配料采用 一台PLD1200B型配料机，计量准确，生产效率高。
粉料采用电子秤计量，配料精度高。
水采用流量计量，简单实用，配料精度高。
|
主要技术性能参数
|
|
|
规格型号
|
2HZS60A
|
|
理论生产率
|
2X（25～30）m3/h
|
|
搅拌主机
|
2XJS500
|
|
搅拌主机功率
|
2X18.5KW
|
|
最大骨料粒径
|
80mm
|
|
搅拌出料容量
|
2X0.5m3
|
|
上料方式
|
提升斗
|
|
配料站
|
PLD1200B
|
|
骨料计量
|
1500Kg ±2%
|
|
水泥计量
|
300Kg ±1%
|
|
水（流量计量）
|
200Kg ±1%
|
|
上料高度
|
2.61m
|
|
出料高度
|
1.6m/2.7 m/3.8 m
|
|
外型尺寸（工作状态）
（长X宽X高）
|
5843 mm X5580 mm X4700 mm(出料高度1.6m)
|
|
7488 mm X5580 mm X5900 mm(出料高度2.7m)
|
|
|
9545 mm X6936 mm X9580 mm(出料高度2.7m)
|
|
|
整机功率
|
75.0KW
|
|
整机质量
|
12800Kg (出料高度1.6m)
|
|
13800Kg (出料高度2.7m)
|
|
|
17800Kg (出料高度3.8m)
|
|
|
控制模式
|
半自动配料，手动操作
|
|
粉罐（选配件）
|
根据用户需要，有50T、100T任意数量可选
|
|
水泥螺旋（选配件）
|
每个粉罐需配一条φ219螺旋
|

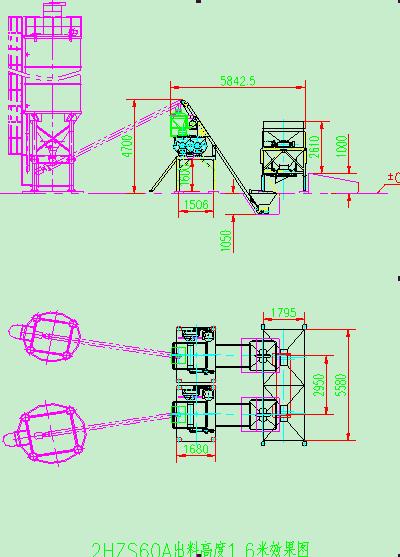

2HZS60A简易组合砼站（半自动1.6米）配置表
|
序号
|
名称
|
规格型号
|
数量
|
单位
|
备 注
|
|
|
1
|
配料站
|
骨料仓（3m3）
|
PＬD1200B
|
２
|
个
|
|
|
计量仓（1.2m3）
|
1
|
个
|
|
|||
|
计量传感器
|
1
|
个
|
|
|||
|
出料皮带机
|
3
|
条
|
|
|||
|
2
|
骨料提升斗
|
卷扬机构
|
5.5kw
|
2
|
套
|
|
|
提升料斗
|
2
|
个
|
|
|||
|
轨道架
|
2
|
套
|
|
|||
|
3
|
搅拌主机（1.6m卸料高度）
|
搅拌机体
|
JS500
|
2
|
个
|
|
|
润滑系统
|
浓油泵
|
2
|
套
|
|
||
|
卸料系统
|
电动推杆DT50030-Ⅱ
|
2
|
套
|
|
||
|
衬板
|
耐磨铸铁
|
2
|
套
|
|
||
|
4
|
水计量系统
|
水流量计
|
|
2
|
套
|
|
|
水泵
|
|
2
|
个
|
|
||
|
管道阀门系统
|
|
2
|
套
|
|
||
|
5
|
水泥计量系统
|
水泥计量斗
|
|
2
|
个
|
|
|
水泥称
|
|
2
|
套
|
|
||
|
蝶阀
|
|
2
|
个
|
|
||
|
震动器
|
|
2
|
个
|
|
||
|
6
|
气动系统
|
空压机
|
|
1
|
个
|
|
|
气路系统
|
|
1
|
套
|
|
||
|
7
|
电控系统
|
|
操作台(含强电盘)
|
1
|
套
|
|
|
8
|
粉料供给系统（用户自选件）
|
螺旋
|
φ219；数量按需
|
|
条
|
|
|
粉罐
|
大小及数量按需
|
|
个
|
|
||

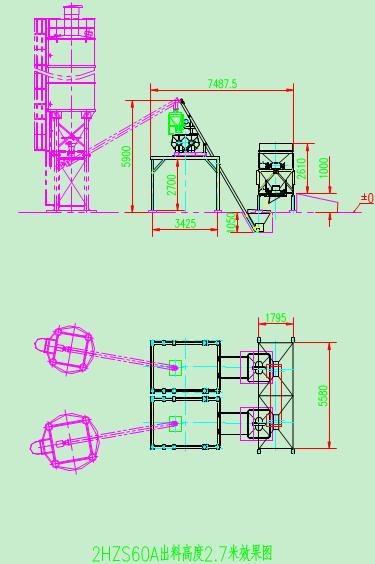

2HZS60A简易组合砼站（半自动2.7米）配置表
|
序号
|
名称
|
规格型号
|
数量
|
单位
|
备 注
|
|
|
1
|
配料站
|
骨料仓（3m3）
|
PＬD1200B
|
２
|
个
|
|
|
计量仓（1.2m3）
|
1
|
个
|
|
|||
|
计量传感器
|
1
|
个
|
|
|||
|
出料皮带机
|
3
|
条
|
|
|||
|
2
|
骨料提升斗
|
卷扬机构
|
5.5kw
|
2
|
套
|
|
|
提升料斗
|
2
|
个
|
|
|||
|
轨道架
|
2
|
套
|
|
|||
|
3
|
搅拌主机（2.7m卸料高度）
|
搅拌机体
|
JS500
|
2
|
个
|
|
|
润滑系统
|
浓油泵
|
2
|
套
|
|
||
|
卸料系统
|
电动推杆DT50030-Ⅱ
|
2
|
套
|
|
||
|
衬板
|
耐磨铸铁
|
2
|
套
|
|
||
|
4
|
水计量系统
|
水流量计
|
|
2
|
套
|
|
|
水泵
|
|
2
|
个
|
|
||
|
管道阀门系统
|
|
2
|
套
|
|
||
|
5
|
水泥计量系统
|
水泥计量斗
|
|
2
|
个
|
|
|
水泥称
|
|
2
|
套
|
|
||
|
蝶阀
|
|
2
|
个
|
|
||
|
震动器
|
|
2
|
个
|
|
||
|
6
|
气动系统
|
空压机
|
|
1
|
个
|
|
|
气路系统
|
|
1
|
套
|
|
||
|
7
|
电控系统
|
|
操作台(含强电盘)
|
1
|
套
|
|
|
8
|
粉料供给系统（用户自选件）
|
螺旋
|
φ219；数量按需
|
|
条
|
|
|
粉罐
|
大小及数量按需
|
|
个
|
|
||

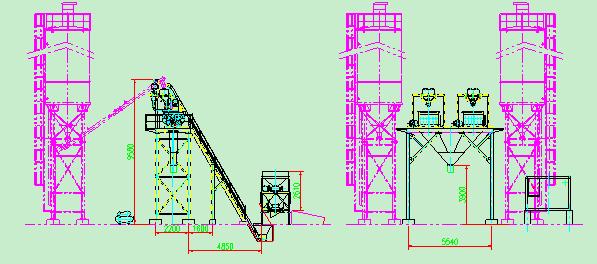

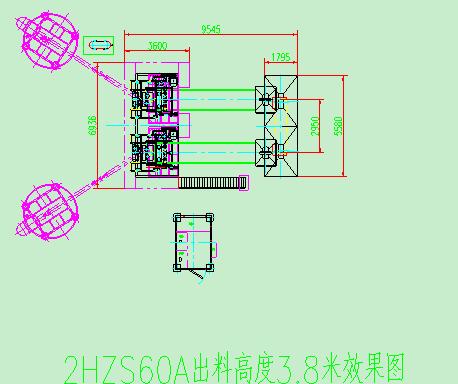

2HZS60A简易组合砼站（半自动3.8米）配置表
|
序号
|
名称
|
规格型号
|
数量
|
单位
|
备 注
|
|
|
1
|
配料站
|
骨料仓（3m3）
|
PＬD1200B
|
２
|
个
|
|
|
计量仓（1.2m3）
|
1
|
个
|
|
|||
|
计量传感器
|
1
|
个
|
|
|||
|
出料皮带机
|
3
|
条
|
|
|||
|
2
|
骨料提升斗
|
卷扬机构
|
5.5kw
|
2
|
套
|
|
|
提升料斗
|
2
|
个
|
|
|||
|
轨道架
|
2
|
套
|
|
|||
|
3
|
搅拌主机（3.8m卸料高度）
|
搅拌机体
|
JS500
|
2
|
个
|
|
|
润滑系统
|
浓油泵
|
2
|
套
|
|
||
|
卸料系统
|
电动推杆DT50030-Ⅱ
|
2
|
套
|
|
||
|
衬板
|
耐磨铸铁
|
2
|
套
|
|
||
|
4
|
接料斗
|
接料斗体
|
|
1
|
个
|
|
|
震动器
|
|
1
|
个
|
|
||
|
5
|
水计量系统
|
水流量计
|
|
2
|
套
|
|
|
水泵
|
|
2
|
个
|
|
||
|
管道阀门系统
|
|
2
|
套
|
|
||
|
6
|
水泥计量系统
|
水泥计量斗
|
|
2
|
个
|
|
|
水泥称
|
|
2
|
套
|
|
||
|
蝶阀
|
|
2
|
个
|
|
||
|
震动器
|
|
2
|
个
|
|
||
|
7
|
气动系统
|
空压机
|
|
1
|
个
|
|
|
气路系统
|
|
1
|
套
|
|
||
|
8
|
电控系统
|
|
操作台(含强电盘)
|
1
|
套
|
|
|
9
|
粉料供给系统（用户自选件）
|
螺旋
|
φ219；数量按需
|
|
条
|
|
|
粉罐
|
大小及数量按需
|
|
个
|
|
||
注： 1、总功率中不含螺旋机功率；
2、根据用户需要，可以进行非标设计；
3、由于设计改进，以上参数有可能变化，以产品为准。
