HZS120技术参数

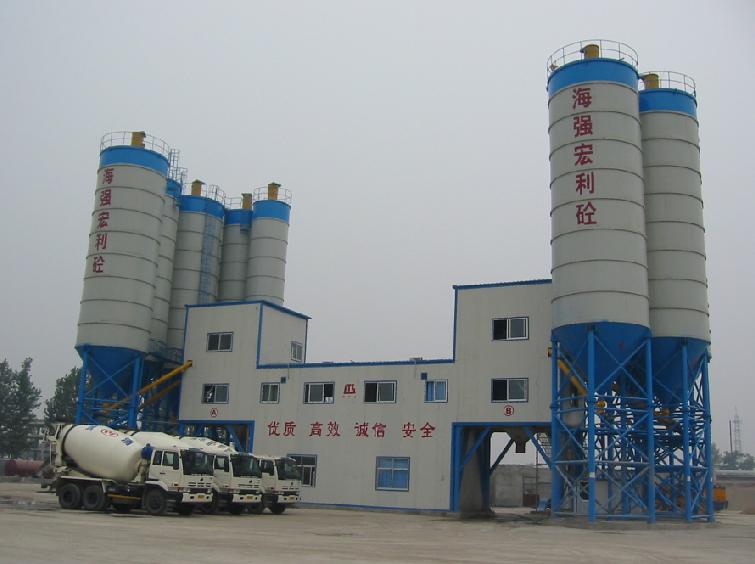

HZS120型混凝土搅拌站是鸿达集团综合国内外多种机型的优点和先进技术，结合本公司多年生产混凝土搅拌设备的经
验而开发的产品。是由配料装置、骨料输送装置、粉料输送装置、供水供添加剂系统、计量系统、搅拌系统、电控系统
及气控系统组成的全自动混凝土搅拌设备。具有结构合理、性能优良、工作可靠、操作方便，计量准确等特点，适用于
道路、机场、港口、水电等大型工程及预制构件、商品混凝土等大方量混凝土的生产，被广泛应用于各种工程建设施
工中。其主要特点如下：
·整机结构合理美观大方，安装、拆卸迅速，运输方便。具有多种布置形式，能适应不同场地的要求。
·搅拌主机采用 JS2000型双卧轴强制式混凝土搅拌机，搅拌质量好，生产率高，对干硬性、半干硬性、塑性及各种配
比的混凝土均能在理想时间内完成良好的搅拌。
·所有计量单元的计量元件及控制元件均采用进口元件，微机控制，完全保证计量准确且性能稳定。
·所有粉状物料，从上料、配料、计量、加料到搅拌出料都在密闭状态下进行，搅拌主楼内使用高品质的除尘器，搅拌
主楼及皮带输送机的包装封闭，极大地降低了粉尘和噪声对环境的污染，环保性能好。
·每个维修及保养部位都设有平台或梯子，主机清洗设有高压泵清洗装置，维护性能好。
·整机采用双计算机控制系统，在双机进行切换时，能毫无影响的自动保证系统持续进行生产控制。动态面板显示，能
清楚了解各部分的运行情况。直观的监控界面，能清晰、准确的观察现场工作流程。可进行报表打印管理。
·电控系统元件采用进口元件，整体性能稳定，功能强大。异常工况及故障自动检测，采用文字、声、光、报警提示、
方便故障的检修及排除。
|
主要技术性能参数
|
|
|
规格型号
|
HZS120
|
|
理论生产率
|
120m3/h
|
|
搅拌主机
|
JS2000
|
|
最大骨料粒径
|
80mm
|
|
骨料仓容积
|
4×16m3
|
|
骨料输送方式
|
平皮带机
|
|
骨料计量
|
2×3000Kg ±2%
|
|
水泥计量
|
1200Kg ±1%
|
|
粉煤灰计量
|
600Kg ±1%
|
|
水计量
|
600Kg ±1%
|
|
添加剂计量
|
50Kg ±1%
|
|
整机功率
|
160Kw
|
|
整机质量
|
71
|
|
外形尺寸(工作状态；长×宽×高)
|
44m×18m×12.7m
|
|
出料高度
|
3.8 m
|
|
粉罐（选配件）
|
根据用户需要，数量及容量大小可选
|
|
水泥螺旋（选配件）
|
每个粉罐需配一条φ219或φ273螺旋
|
HZS120商品砼搅拌站配置表
|
分项
|
配置
|
规格、型号
|
数量
|
单位
|
|
1、配料系统
PL3200 |
骨料仓
|
骨料仓4x16m3
|
1
|
套
|
|
骨料计量仓
|
|
4
|
个
|
|
|
称重传感器
|
|
2
|
套
|
|
|
骨料输出皮带机
|
800 mm宽（带清扫器）
|
1
|
套
|
|
|
气缸
|
SI-100-300
|
12
|
件
|
|
|
振动器
|
|
4
|
件
|
|
|
振动器
|
|
2
|
件
|
|
|
框架
|
|
1
|
套
|
|
|
2、骨料提升系统
|
1米宽平皮带
|
1000mm宽，18°
|
1
|
套
|
|
电机
|
37KW
|
1
|
件
|
|
|
轴装式减速机
|
|
1
|
件
|
|
|
坠重张紧装置
|
|
1
|
套
|
|
|
清扫装置
|
|
1
|
套
|
|
|
上、下托辊
|
|
1
|
套
|
|
|
机架
|
双走道
|
1
|
套
|
|
|
彩钢板包装
|
|
1
|
套
|
|
|
3、搅拌主机
|
JS2000钢结构
|
|
1
|
套
|
|
减速机
|
|
2
|
件
|
|
|
电机
|
37KW
|
2
|
件
|
|
|
卸料系统
|
|
1
|
套
|
|
|
润滑系统
|
|
1
|
套
|
|
|
轴端主密封件
|
|
1
|
套
|
|
|
4、搅拌主楼
|
主楼支腿
|
|
1
|
套
|
|
成品料接料斗
|
|
1
|
套
|
|
|
搅拌层
|
|
1
|
套
|
|
|
计量层
|
|
1
|
套
|
|
|
过渡料仓
|
|
1
|
套
|
|
|
楼顶
|
|
1
|
套
|
|
|
楼梯走道
|
|
1
|
套
|
|
|
外部包装
|
|
1
|
套
|
|
|
振动器
|
|
2
|
件
|
|
|
楼内除尘系统
|
|
1
|
套
|
|
|
气缸
|
SI-125-200
|
1
|
件
|
|
|
高压清洗系统
|
SL40A
|
1
|
套
|
|
|
5、水计 量系统
|
水计量箱
|
|
1
|
套
|
|
水秤
|
|
3
|
件
|
|
|
蝶阀
|
|
1
|
套
|
|
|
热水泵
|
|
2
|
件
|
|
|
管道
|
|
1
|
件
|
|
|
6、水泥 计量系统
|
计量仓
|
|
1
|
套
|
|
称重传感器
|
|
3
|
件
|
|
|
蝴蝶阀
|
|
1
|
件
|
|
|
振动器
|
|
1
|
件
|
|
|
7、粉煤灰计量系统
|
计量仓
|
|
1
|
套
|
|
称重传感器
|
|
3
|
件
|
|
|
蝴蝶阀
|
|
1
|
件
|
|
|
振动器
|
|
1
|
件
|
|
|
8、外加剂计量系统
|
外加剂计量箱
|
|
1
|
套
|
|
管路
|
|
2
|
套
|
|
|
称重传感器
|
|
1
|
件
|
|
|
管道
|
|
2
|
套
|
|
|
蝴蝶阀
|
|
1
|
件
|
|
|
外加剂泵
|
|
2
|
件
|
|
|
9、气动系统
|
空气压缩机
|
|
1
|
件
|
|
电磁阀（整套）
|
|
1
|
套
|
|
|
管路系统
|
|
1
|
套
|
|
|
储气罐
|
|
2
|
件
|
|
|
10、电控系统
|
强电柜
|
|
1
|
套
|
|
弱电柜
|
|
1
|
套
|
|
|
控制操作台
|
|
1
|
套
|
|
|
控制室
|
|
1
|
套
|
|
|
管理控制机
|
|
2
|
套
|
|
|
液晶显示器
|
|
2
|
套
|
|
|
接触器
|
|
1
|
套
|
|
|
自动开关
|
|
1
|
套
|
|
|
微型继电器
|
|
1
|
套
|
|
|
热继电器
|
|
1
|
套
|
|
|
PLC
|
|
1
|
套
|
|
|
称重变送器
|
|
1
|
套
|
|
|
UPS
|
|
1
|
套
|
|
|
空调
|
|
1
|
套
|
|
|
电控辅件
|
|
1
|
套
|
|
|
监视器
|
|
2
|
套
|
|
|
摄像头
|
|
2
|
套
|
|
|
打印机
|
|
1
|
套
|
|
|
连接电缆及附件
|
|
1
|
套
|
|
|
11、粉料供给系统（用户自选件）
|
粉煤灰螺旋
|
φ219；数量按需
|
|
条
|
|
水泥螺旋
|
φ273；数量按需
|
|
条
|
|
|
粉罐
|
大小及数量按需
|
|
个
|
注：1、总功率中不含螺旋机功率；2、根据用户需要，可以进行非标设计；3、可以组合成双站或多站；4、参合料包括粉煤灰、矿粉、膨胀剂等；5、由于设计改进，以上参数有可能变化，以产品为准。
