产品名称
|

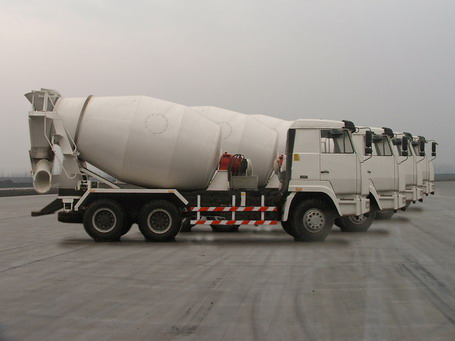

混凝土搅拌运输车/载货汽车底盘
|
产品型号
|
HDT5256GJB1/ZZ1256N4046C1
|
|||||||
|
产品商标
|
铁力士牌/斯达-斯太尔牌
|
车辆类型
|
N3
|
|||||||
|
企业名称
|
山东鸿达建工集团有限公司/
中国重汽集团济南卡车股份有限公司
|
车辆识别代号
|
01#:LZZABLSE58W020102 02#:LZZABLSE78W020103
03#:LZZABLNE78W020100 04#:LZZABLNE98W020101
|
|||||||
|
样品说明
|
斯达-斯太尔牌ZZ1256N4046C1型载货汽车底盘是中国重汽集团济南卡车股份有限公司在该公司已上公告的ZZ1256S4346F型载货汽车底盘基础上,通过换装四种已定型的发动机、缩短轴距开发研制而成的，其它各总成和参数基本保持不变。
山东鸿达建工集团有限公司在同期申报公告的ZZ1256N4046C1型载货汽车底盘的基础上加装混凝土搅拌专用设施开发研制了HDT5256GJB1型混凝土搅拌运输车。该车属N3类柴油车,发动机布置方式为纵置,车辆驱动型式为6×4,前置后驱动。
|
|||||||||
|
整
车
|
尺寸参数
|
外形尺寸(mm)
长×宽×高
|
9800×2496×3880
(底盘:8610×2480×3088)
|
底
盘
|
型 号
|
ZZ1256N4046C1
|
||||
|
类 别
|
二类
|
|||||||||
|
罐体外形尺寸
长×宽×高(mm)
|
5000×φ2412（最大处）
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
|||||||
|
轴 数
|
3
|
|||||||||
|
罐体搅拌容积(m3)
|
4.6
|
轮胎规格
|
12.00-20,12.00R20,11.00-20,
11.00R20
|
|||||||
|
轴 距(mm)
|
4000+1350
|
轮 胎 数
|
10
|
|||||||
|
轮距(一桥/二桥/三桥mm)
|
1939,1958/1800,1830/1800,1830
|
离
合
器
|
型 号
|
Φ430
|
||||||
|
前悬/后悬(mm)
|
1560/2890(底盘:1560/1700)
|
型 式
|
单片干式
|
|||||||
|
接近角/离去角(°)
|
15/25(底盘:15/28)
|
生产企业
|
南京法雷奥离合器有限公司
|
|||||||
|
质量参数
|
整备质量(kg)
|
15000(底盘:9010)
|
变
速
器
|
型 号
|
HW18709
|
|||||
|
额定载质量(kg)
|
9870
|
型 式
|
机械式
|
|||||||
|
总质量(kg)
|
25000
|
生产企业
|
中国重型汽车集团有限公司
|
|||||||
|
准拖挂车总质量(kg)
|
----
|
操纵方式
|
手动
|
|||||||
|
前进档位数
|
9
|
|||||||||
|
质量利用系数
|
----
|
速 比
|
12.68,8.46,6.26,4.64,3.38,2.50,
1.85,1.37,1.00,倒档:11.63
|
|||||||
|
轴荷(一轴/二三轴kg)
|
7000/18000(并装双轴)
|
转
向
器
|
型 号
|
ZF8098
|
||||||
|
性能
|
最高车速(km/h)
|
90
|
型 式
|
循环球式动力转向
|
||||||
|
生产企业
|
ZF Lenksysteme GmbH
|
|||||||||
|
发动机
|
型式及类别
|
直列六缸水冷增压中冷电（直）喷式柴油机
|
转向型式
|
方向盘
|
||||||
|
型 号
|
WD615.95, WD615.95E,
WD615.96,WD615.96E,
|
一
桥
|
型 号
|
----
|
||||||
|
生产企业
|
中国重型汽车集团有限公司
|
型 式
|
刚式工字梁拳式
|
|||||||
|
排量(ml)
|
9726
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
|||||||
|
燃料种类
|
柴油
|
二三桥
|
型 号
|
----
|
||||||
|
额定功率/转速kW/(r/min))
|
247/2200,276/2200
净功率:245/2200,274/2200
|
型 式
|
冲压桥壳,双级减速
|
|||||||
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
|||||||||
|
最大扭矩/转速N.m/(r/min))
|
1350/1100～1600,
1500/1100～1600
|
总速比
|
4.8
|
|||||||
|
排放依据标准
|
GB 17691-2005 中国Ⅲ阶段
|
制
动
系
统
|
行车制动系型式
|
双回路气压制动
|
||||||
|
GB 3847-2005
|
行车制动助力型式
|
----
|
||||||||
|
发动机号
|
01#: 08060701047
02#: 08060701067
03#: 08060701007
04#: 08060701027
|
制动力调节型式
|
感载比例阀
|
|||||||
|
驻车制动型式
|
弹簧储能断气制动
|
|||||||||
|
车
身
|
型 号
|
----
|
应急制动型式
|
弹簧储能断气制动
|
||||||
|
型 式
|
单排座,带卧铺,可翻转
|
悬
架
|
前
|
型 式
|
非独立式钢板弹簧
|
|||||
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
钢板弹簧片数
|
9
|
|||||||
|
座位数（含驾驶员）
|
2
|
后
|
型 式
|
非独立式钢板弹簧
|
||||||
|
驾驶室准乘人数（人）
|
2
|
钢板弹簧片数
|
12
|
|||||||
