产品名称
|
混凝土泵车/泵车底盘
|
产品型号
|
HDT5420THB-52/5/ZZ5437N5067C1
|
||||||
|
产品商标
|
铁力士/豪泺
|
车辆识别代号
|
01#: LZZ5BYSG28A347165
02#: LZZ5BYSG18A347200
|
||||||
|
企业名称
|
山东鸿达建工集团有限公司/
中国重汽集团济南卡车股份有限公司
|
车辆类型
|
N3
|
||||||
|
样品说明
|
豪泺牌ZZ5437N5067C1型泵车底盘是中国重汽集团济南卡车股份有限公司在其已上公告的ZZ5437S4667C型泵车底盘的基础上, 通过加长轴距研发而成的,其它各总成和参数均保持不变。

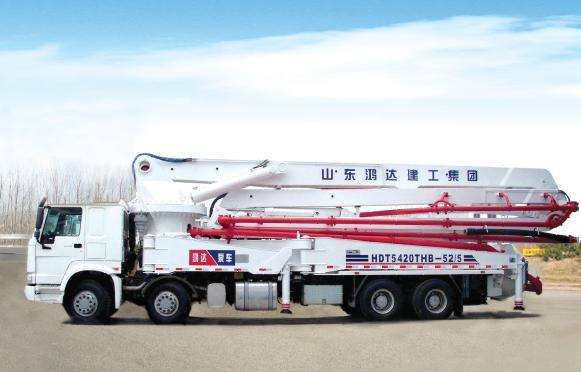

铁力士牌HDT5420THB-52/5型混凝土泵车是山东鸿达建工集团有限公司在中国重汽集团济南卡车股份有限公司同期申报的豪泺牌ZZ5437N5067C1型泵车底盘基础上,加装混凝土泵等专用设施开发、研制的。该车属N3类柴油车,发动机布置方式为纵置,车辆驱动型式为8×4,前置后驱动。
|
||||||||
|
整
车
|
尺
寸
参
数
|
外形尺寸(mm)
长×宽×高
|
14000×2500×4000
(底盘 11450×2496×3025)
|
底
盘
|
型 号
|
ZZ5437N5067C1
|
|||
|
类 别
|
二类
|
||||||||
|
货箱栏板内部尺寸
长×宽×高(mm)
|
----
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
||||||
|
轴 数
|
4
|
||||||||
|
货箱容积(m3)
|
----
|
轮胎规格
|
12.00-20,12.00R20
|
||||||
|
轴 距(mm)
|
1800+5000+1350
|
轮 胎 数
|
12
|
||||||
|
轮距(一桥/二桥/三桥/四桥mm)
|
2022,2041/2022,2041/
1830/1830
|
离合器
|
型 号
|
----
|
|||||
|
前悬/后悬(mm)
|
1500/3600(后伸量:750)
(底盘 1500/1800)
|
型 式
|
单片干式
|
||||||
|
接近角/离去角(°)
|
16/10(底盘 16/25)
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
||||||
|
质
量
参
数
|
整备质量(kg)
|
41870(底盘 11150)
|
变速器
|
型 号
|
HW18710
|
||||
|
额定载质量(kg)
|
----
|
型 式
|
机械式
|
||||||
|
总质量(kg)
|
42000(底盘 43000)
|
生产企业
|
中国重型汽车集团有限公司
|
||||||
|
鞍座最大允许承载质量(kg)
|
----
|
操纵方式
|
手动
|
||||||
|
前进档位数
|
10
|
||||||||
|
轴荷(一轴/二轴/三轴)(kg)
|
7920/7950/26000(并装双轴)
(底盘:8500/8500/26000)
|
速 比
|
14.28,10.62,7.87,5.88,4.38,
3.27,2.43,1.80,1.34,1.00,
倒档:13.91,3.18
|
||||||
|
质量利用系数
|
----
|
转向器
|
型 号
|
ZF8098
|
|||||
|
性能
|
最高车速(km/h)
|
90
|
型 式
|
循环球式动力转向
|
|||||
|
生产企业
|
采埃孚商用车转向机(山东)有限公司
|
||||||||
|
发
动
机
|
型式及类别
|
直列六缸水冷增压
中冷电喷式柴油机
|
转向型式
|
方向盘
|
|||||
|
型 号
|
WD615.96
|
一二桥
|
型 号
|
----
|
|||||
|
生 产 企 业
|
中国重型汽车集团有限公司
|
型 式
|
刚式工字梁拳式
|
||||||
|
排量(mL)
|
9726
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
||||||
|
燃料种类
|
柴油
|
三四桥
|
型 号
|
----
|
|||||
|
额定功率/转速(kW/(r/min))
|
276/2200
|
型 式
|
冲压桥壳,双级减速或单级主减速
|
||||||
|
最大扭矩/转速(N.m/(r/min))
|
1500/1100-1600
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
||||||
|
总速比
|
4.8
|
||||||||
|
|
发动机号
|
01#: 080607009297
02#: 080607009327
|
制动系统
|
行车制动系型式
|
双回路气压制动
|
|
|
排放依据标准
|
GB17691-2005中国第Ⅲ阶段
|
行车制动助力型式
|
----
|
|||
|
制动力调节型式
|
----
|
|||||
|
GB 3847-2005
|
||||||
|
驻车制动型式
|
弹簧储能断气制动
|
|||||
|
车
身
|
型 号
|
----
|
应急制动型式
|
弹簧储能断气制动
|
||
|
型 式
|
平头全金属前翻
|
悬架
|
前
|
型 式
|
非独立式,钢板弹簧
|
|
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
钢板弹簧片数
|
左14右13/左14右13
|
|||
|
座位数（含驾驶员）
|
2
|
后
|
型 式
|
非独立式,钢板弹簧
|
||
|
驾驶室准乘人数（人）
|
2
|
钢板弹簧片数
|
12
|
|||
