QTZ315塔式起重机
QTZ315塔式起重机是满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩315t·m，最大起重量为16吨，有TC7020、TC6524、TC6028、TC5236等类型。
该机起升机构、回转机构、变幅机构均为变频调速机构，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。

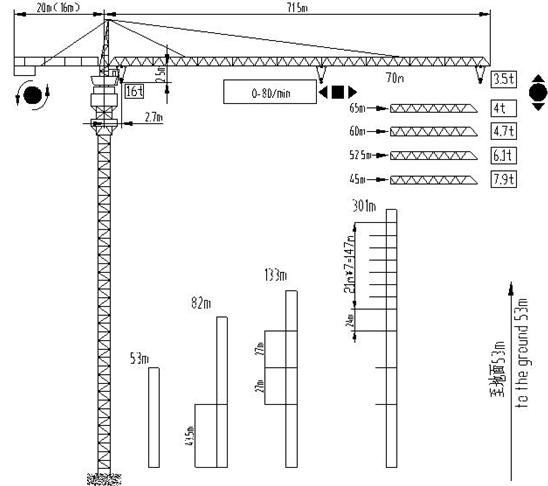

QTZ315塔机主要技术参数
|
机构工作级别 Working Grades of Mechanism |
起升机构Hoisting Mechanism |
M5 |
|||||||||||
|
回转机构Slewing Mechanism |
M4 |
||||||||||||
|
变幅机构Trolley Traveling Mechanism |
M4 |
||||||||||||
|
行走机构Traveling Mechanism |
M3 |
||||||||||||
|
起升高度 Hoisting Height (m) |
倍率 Multiplying |
行走式 Traveling |
固定式 Undercarriage Stationary |
附着式 Attached |
内爬式 Inside Climbing |
||||||||
|
a=2 |
57 |
53 |
301 |
301 |
|||||||||
|
a=4 |
57 |
53 |
200 |
200 |
|||||||||
|
a=6 |
57 |
53 |
101 |
101 |
|||||||||
|
最大起重量（t） Max. Hoisting Capacity (t) |
16 |
||||||||||||
|
幅度 Radius (m) |
最大幅度Max. Radius |
70 |
|||||||||||
|
最小幅度Min. Radius |
2.7 |
||||||||||||
|
起升机构 Hoisting Mechanism |
倍率 Multiplying |
a=2 |
a=4 |
a=6 |
|||||||||
|
起重量(t) Hoisting Capacity(t) |
2.5 |
5 |
5 |
10 |
8 |
16 |
|||||||
|
速度（m/min） Speed (m/min) |
0~120 |
0~60 |
0~60 |
0~30 |
0~40 |
0~20 |
|||||||
|
功率 (KW) Power (kW) |
65 |
||||||||||||
|
变幅机构 Trolley Traveling Mechanism |
速度（m/min） Speed (m/min) |
0~80 |
|||||||||||
|
堵转力矩(N.m) Moment (N.m) |
95 |
||||||||||||
|
回转机构 Slewing Mechanism |
速度（r/min） Speed (r/min) |
0~0.7 |
|||||||||||
|
堵转力矩(N.m) Moment (N.m) |
2×95 |
||||||||||||
|
行走机构 Traveling Mechanism |
速度（m/min） Speed (m/min) |
20 |
|||||||||||
|
功率 (KW) Power (kW) |
4×7.5 |
||||||||||||
|
顶升机构 Climbing Mechanism |
速度(m/min) Speed (m/min) |
0.46 |
|||||||||||
|
功率(kw) Power (kW) |
11(15) |
||||||||||||
|
|
液压系统额定工作压力(Mpa) Rated Working Pressure of Hydraulic System (Mpa) |
30（外爬Outside climbing） 35（内爬Inside climbing） |
|||||||||||
|
平衡重 Counter-weight |
起量臂长 Jib Length（m） |
45 |
52.5 |
60 |
65 |
70 |
|||||||
|
平衡臂长（m） Counter-jib Length(m) |
16 |
16 |
20 |
20 |
20 |
||||||||
|
平衡重（t） Counter-weight |
25.95 |
27.75 |
24.6 |
25.95 |
27.75 |
||||||||
|
总功率（KW） Total Power(KW) |
117.5 |
||||||||||||
|
轮距×轴距（m） Wheel × Axle Gauge(m) |
6.5×6.5 |
||||||||||||
|
工作温度（℃） Operating Temperature(℃) |
-20~+40 |
||||||||||||

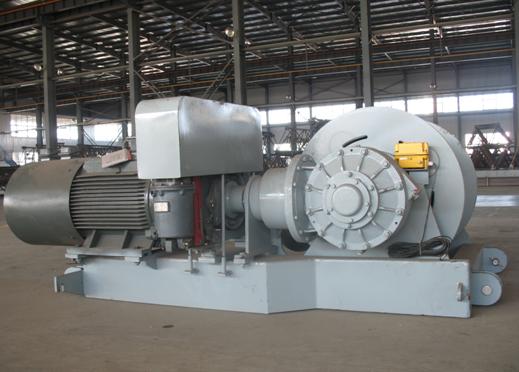

在减速箱输入轴端装有常闭式液力推杆制动器(YWZ3H315/90)(850-900NM)(见图4-13)。在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整。控制可靠、操纵简单、维修方便。
【回转机构】:

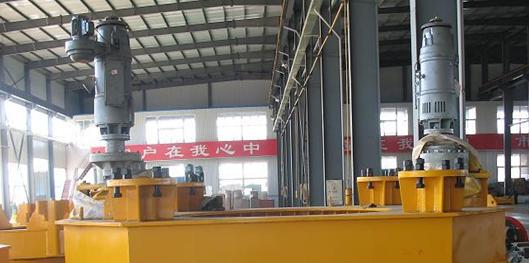

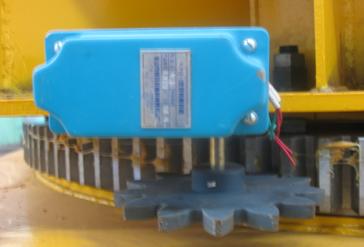

电机尾部带有一个常闭状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。

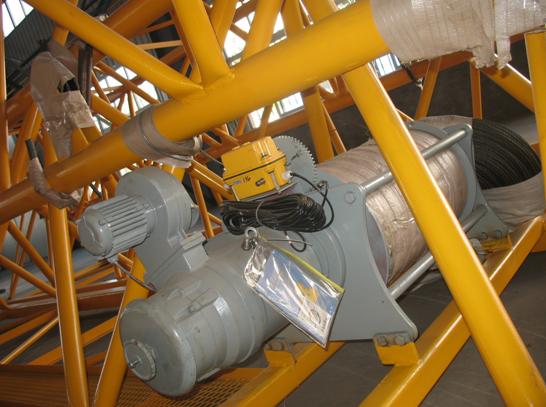

变幅机构(470Kg)采用力矩电机YLEF112L-95Nm，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得0-80m/min的速度在起重臂架上来回高速运行。
电机尾部带有一盘式制动器，当小车电机断电时延时制动。
幅度限位器用于防止误操作，使小车在碰到起重臂根处的缓冲器前即停止运行。
起重臂共分11节，在第三、第七、第八节臂的上弦杆各设一拉杆吊点，各节臂之间用销轴连接。在第一节臂上装有小车牵引机构，臂端装有钢丝绳防扭装置。最大臂长为70米，还可组装成65米、60米、52.5米、45米等5种臂长，满足不同旋转空间需要。在起重臂臂架根节安装小车变幅机构并设有走台框，方便安装与维修。
平衡臂分3节，二节7.5米的，一节4米的，用销轴连接。借助销轴，平衡臂及平衡臂拉杆与回转塔身、塔顶连成一整体，平衡臂两侧设有栏杆和走道。
塔顶是一个斜锥体，上端通过拉杆与起重臂和平衡臂连接并使二臂保持水平，下端用4个销轴与回转塔身连接，为了安装起重臂拉杆和平衡臂拉杆，在塔顶上部设有工作平台和滑轮组。
【驾驶室】
驾驶室是司机操纵塔机的工作室、它固定在回转塔身右侧。联动操纵台的各指示灯和手柄位于司机驾驶室座椅两侧，操作方便，视野广阔。驾驶室电控箱设置在驾驶室后部，主电路总断路器，照明及辅助断路器等装置。

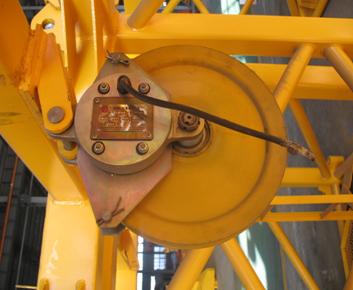

【起重量限制器】:

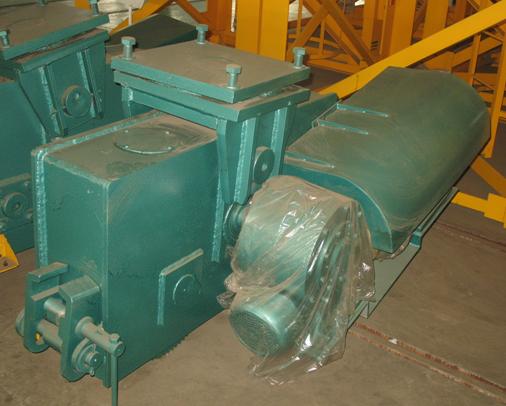

YZ160M2-6-7.5KW交流电机借助主令控制器控制机构的运行。蜗杆轴尾端的常闭盘式制动器，工作时松开，停机断电后延时制动。延时时间可调，以保证停机滑动距离短且不因制动过急产生塔机晃动。
在主动台车外侧装有两个行程开关，控制塔机行走不超出设定的极限位置，以保证塔机的安全。
|
【电控系统及安全装置】:

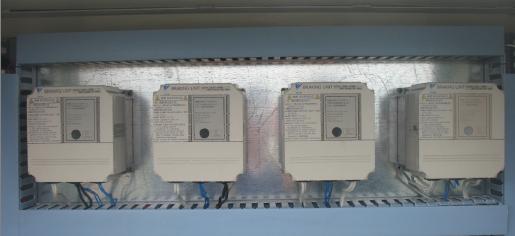

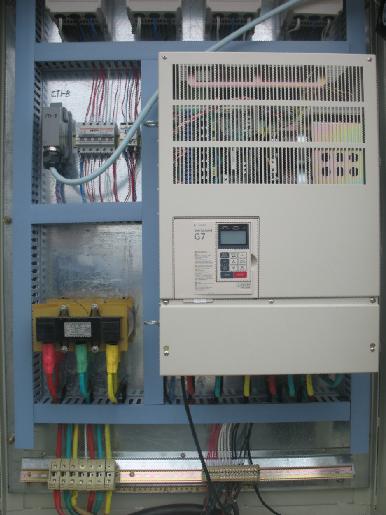

  QTZ315电控系统采用了当今比较前沿的PLC+变频器的控制方式，使系统的可靠性，操纵性，稳定性以及机器的工作效率大大的提高。由于采用了变频器使各机构实现了无级调速，使整个设备的稳定性有了比较高的提升。 |
